超聲波發生器，是一種將市電轉換為換能器相應的高頻交流電以驅動換能器進行工作的設備，是大功率超聲波系統的一重要構成部分，也可將其稱為電子箱、超聲波驅動電源、超聲波控制器。雖說超聲波發生器也可將其稱為超聲波驅動電源，但實際上，超聲波發生器只是超聲波驅動電源的一部分。超聲波電源按激勵方式的不同可分為自激式和它激式，而超聲波發生器指的就是它激式超聲波電源，由于它激式振蕩電路在輸出功率方面較自激式高出10%以上，因此目前大多數均采用的超聲波發生器作為驅動電源。

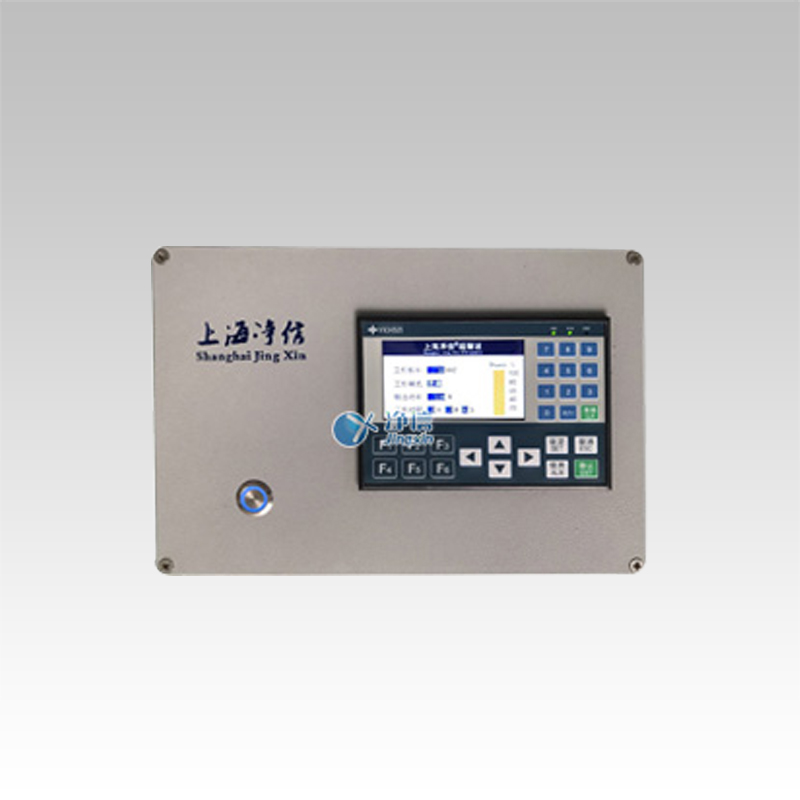

超聲波發生器
發生器特點：
調節輸出功率使其穩定、調節頻率使得換能器一直工作于良好狀態外，超聲波發生器還可以對大功率超聲波系統的功率、工作頻率進行監控，可以通過設置參數來完成自動跟頻、可以控制振幅在負載變化時也處于穩定狀態、可以在情況不良時發出警報以保護系統設備等。
超頻超聲波設備技術特點：
*自動跟頻：自動跟蹤換能器的諧振頻率；
*模式可調：不同的物料，選擇相應的振動模式；
連續：適合低目數，高密度的粉料。
脈沖：適合高目數，小密度的粉料。
間隙：適合高目數，易集聚的物料。
*振幅可調：五個檔振幅可調，根據物料的比重、粒徑大小、結構特性，選擇對應的振幅，獲得高效的篩分效率。
*過載保護：出現異常情況，系統自動斷電保護，保護重要的元器件不受損害。
*散熱系統：該設備增加風冷系統設計，保證在過熱環境下工作穩定性。
*密封設計：系統注重密封的設計，確保在惡劣環境下粉塵不進入內部，杜絕易燃易爆的情況發生。
工作原理：
上海凈信超聲波設備由發生器和換能器構成。發生器也稱為超聲波電源，給超聲波換能器提供穩定的，智能化的高頻、高壓電能，然后通過高頻、高壓的電能推動換能器轉為高頻的機械能傳導給試驗篩分儀。并且可以通過操作面板控制能量輸出的模式，以達到不同的超聲波能量輸出要求。凈信超聲波發生器工作模式分為三種：連續、脈沖、間隙。功率輸出強度分為五種：60%、70%、80%、90%、100%。上海凈信超聲波有15種工作方式，根據不同的物料特性合適的選用相應的工作方式，達到最優的篩分效率。
超頻超聲波結構
產品配置有多種參數規格可選，歡迎詳詢。
發生器技術參數：
| 型號 | 額定電壓 | 輸出頻率 | 輸出功率 | 工作溫度 |
| JXSF-G1 | 220V | 20-30KHz | 30-60W | -15℃～65℃ |
| JXSF-G2 | 220V | 30-38KHz | 40-120W |
*發生器需配套換能器使用。
換能器技術參數
| 型號 | 頻率（KHZ） | 諧振阻抗（Ω） | 電容（PF） | 輸出功率（W） |
| JXSF-E2（高頻） | 35.5 | ≤ 10 Ω | 2000 ± 10% | 40-120 |
| JXSF-E1（低頻） | 28 | ≤ 15Ω | 4000 ± 10% | 30-60 |
總體介紹：
隨著篩分領域對粉體精細化程度要求越來越高，篩分效率低下成為當前面臨的一大難題，上海凈信使用上海交通大學崔教授自主設計的智能超聲控制器，采用進口原器件精細調配組裝，改變了單一頻率帶來不適應性和不可調性，真正實現數控與振動篩的有機結合，性能上達到和超過國際同類產品的水平、完全超越國內產品！
上海凈信超聲波設備是一種將電能轉化為高頻振動機械能的高科技設備，該設備配合振動篩分儀有效解決了篩分領域中遇到的物料堵網、篩分效率低下等一系列棘手問題。我們經過大量的測試，使超聲波發生器與換能器匹配達到最優化狀態，保證超聲波設備持續不斷的輸出高頻振動的機械能，同時解決了換能器發熱問題，其穩定性、發熱性、易用性達到國際領先水平。

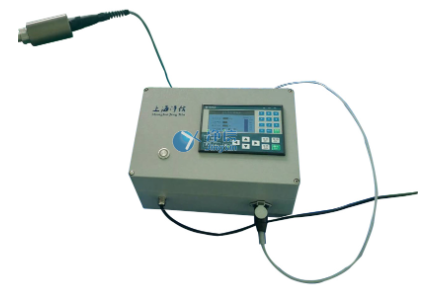

超頻超聲波設備（換能器+發生器）
